你知道如何安装压接式BNC接头吗

2017年12月29日/0 评论/在： bnc接头常识 /通过： dosin

对于BNC接头，相信我们都比较熟悉。我们知道BNC接头即BNC同轴电缆连接器，可连接在同轴电缆的两端，再通过T型BNC接头连接网卡，其接法包括压接式、组装式和焊接式。那您知道如何安装BNC接头吗？接下来我们就一起来看看如何安装压接式BNC接头。

安装压接式BNC接头需要卡丝钳和电工刀，其制作步骤分为以下几个步骤：

1、剥线：剥线时将同轴电缆外层保护胶皮刺去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2、连接芯线：刺好线后将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

3、装配BNC 接头：连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC 接头本体尾部孔中向前插入，使芯线插针从前端向外仲出，最后将金属套简前推，使套简将外层金属屏蔽线卡在BNC 接头本体尾部的圆柱体;

4、压线：保持套简与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套简形变为六边形。重复上述方法在同轴电缆另一端制作BNC 接头即制作完成。使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。
到底如何安装压接式BNC接头，看完上文，相信您已经清楚了，如果还有不清楚的地方，您可以给我们发邮件或者咨询我们。BNC接头网有着十多年研发、销售BNC接头的经验，如果您对BNC接头有新的发现，欢迎跟我们交流。

本文来源：http://www.bncjietou.com/changshi/538/

BNC连接器接口接触不良是什么原因

2017年12月28日/0 评论/在： bnc接口百科 /通过： dosin

为什么有些BNC连接器在使用过程中，会出现接触不良的情况，你有没有认真思考过BNC连接器接触不良的原因。问题的出现肯定不会是平白无故的，这背后肯定有一些被人们忽视掉的原因，下面BNC接头网工程师将会为您分析一下BNC连接器接触不良是什么原因。

何为BNC连接器，是一种很常见的RF端子同轴电缆终结器，业内人士也称其为Q9头，是在安防监控工程、音频视频工程中最常的同轴电缆连接器。BNC插头又是一种标准的同轴电缆连接器，BNC电缆连接器必须连接到每段电缆的两端，一般用于视频监控工程和网络工程中，用于实现从设备到电缆或从电缆到设备之间的抗干扰连接。

BNC连接器之所以没有被淘汰，因为同轴电缆是一种屏蔽电缆，有传送距离长、信号稳定的优点。目前它还被大量用于通信系统中，如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也经常用来传送音频、视频信号。

BNC连接器一般是针接触件和孔接触件之间的连接。我们知道，元器件的引脚或端子，一般是有一层镀层，比如镀铅锡合金、镀纯锡、镀镍、镀银、镀银钯合金、镀金、等等。所以组件之间的接触，其实就是这些镀层金属之间的接触。当然，不同的镀层金属的导电率是不同的，对应产生的接触电阻也有所不同。一般金的导电率比较好，银次之。在焊接工艺时，由于焊接实际上是形成合金的过程，这个合金本身就是良导体，所以焊接本身的可靠性是比较高的，除非是焊接不良。但是，连接器之间的连接，靠的是表面之间的接触，所以容易导致接触不良，更具体的原因分析如下。

判断金属表面之间的接触性能是否正常，主要取决于材料(不同金属导电率不同)、接触压力、实际接触面结。关于材料种类，上面已经提到了，一般器件的镀层材料，基本上都是由良导体做的，对接触不良的影响不大，顶多影响接触电阻(当然更进一步来说还影响到了是否容易被氧化)，所以不再更详细地讨论。关于连接器的接触压力，连接器靠的是孔接触件的弹力来给针接触件一定的压力的。一般压力越大接触得也越好。

通常情况下小而又薄的孔接触件提供特大压力的可能性是较低的。而且如果这个孔接触件本身的弹性不好，这个压力就小，接触也就没那么好。同时，如果孔接触件或针接触件有变形，也会导致实际接触面积小，从而有可能导致接触不良。同时，连接器的孔接触件或针接触件当然一般是连接在塑料上的，如果脚数多了，有可能导致某一个或数个接触件装在塑料件上的位置有偏差，于是，两个连接器插入时，那些偏位了的接触件就有可能接触不好。

阅读完上文之后，您对于BNC连接器接触不良是什么原因应该有个基本认识了，更多关于BNC连接器接触不良是什么原因方面的内容，请直接阅读其他BNC接头制作文章，会有其他收获额!德索电子，专业的BNC接头制造商，欢迎您前来采购BNC系列产品。ISO认证产品，一年质保服务，让广大客户放心采购。

本文来源：http://www.bncjietou.com/

BNC接头与Q9接头存在的差别

2017年12月28日/0 评论/在： bnc接头常识 /通过： dosin

BNC接头与Q9接头外型上十分相似，经常会被人们弄混。在下文中，BNC接头网工程师将为您讲解区分BNC接头与Q9接头二者的区别，让您可以快速分辨两者的不同。然后帮助大家更好的做好采购BNC的相关工作。

相信大家十分清楚，因为Q9接头和BNC头在外形上几乎一模一样，很难辨认，所以很多专卖这个的，都不能说出他们的区别，这也使得有JS拿Q9头当BNC卖

对于BNC头与Q9头之间的差异：BNC是尺寸英制的标准，而Q9是国标，具体表现在中间的芯子部分(下图箭头所指的红色圈圈部分)，BNC的胶芯更细一点、离接头的边沿更远一点(为3.8mm)，而Q9的要粗且离边沿更近。

阅读完上文之后，您对于BNC接头与Q9接头存在的差别应该有个基本认识了，更多关于BNC接头与Q9接头存在的差别方面的内容，请直接阅读其他BNC接头制作文章，会有其他收获额!德索电子，专业的BNC接头制造商，欢迎您前来采购BNC系列产品。

本文来源：http://www.bncjietou.com/changshi/533/

BNC接头如何接你知道吗

2017年12月26日/0 评论/在： bnc接头常识 /通过： dosin

BNC接头作为一种同轴电缆的连接器，其特性优良，传递信号质量好，因此应用广泛，自研发以来一直热度不减，是电子元器件行业的采购热点。如果不是行内人士的话，对BNC接头如何接肯定是不了解的，那么今天我们就一起来看看BNC 接头到底怎么安装的？

BNC接头的接法分为以下几步：

1、拧下BNC接头，扔掉保护套，用胶带代替，接线后不易出现各种画面闪动的问题。

2、拿过网线，先穿线，然后再处理线，接线。如果不先把线布好，接上BNC接头后有的地方穿线就不那么容易了，所以要先布好线，选择好长度，然后拿起同轴线的一段，用壁纸刀将外皮处理掉。

3、处理线要长度适中，否则接线时对应不上BNC接头，造成接线不牢固，从而影响监控视频图像质量，一般来说，最后铜芯露出约3mm，铜芯包塑露出约7mm，把屏蔽网铜丝拧成一股。

4、先套入BNC接头后半部分，不然接好线后无法套入。

5、拿过BNC接头的另一半，也就是接线部分，用斜口钳或者尖嘴钳把下部的牙口圈掰开，适合放入线即可，力度要适中哦，否则会掰断的，然后用螺丝刀将接线处的螺丝松开准备接线。

6、插入处理好的线头，将铜芯插入松开螺丝的孔里，然后拧紧螺丝。

7、压紧下面的牙口圈，确保拧好的那股铜丝与牙口圈接触良好，如果不放心可以在牙口圈上缠绕一下，再用钳子压紧，最后减去多余的部分，要剪干净。8

8、为了保险起见，一般用电工防水胶带将铜丝部分包好，以防止出现质量问题，拧好BNC接头。

读完本文，相信您对BNC接头如何安装有了更多了解，如果本文还不能解释您对BNC接头的疑惑，您可以联系我们的客服，或者浏览我们的更多关于BNC接头的资讯。BNC接头网是一家专门制作、销售BNC接头的网站，有着长达12年的BNC接头研发经验，我们的产品均通过ISO认证，质量达到国内国际要求。网上显示的产品还不够齐全，最新的产品还来不及上传，您可以联系客服领取最新的BNC接头报价单。

本文来源：http://www.bncjietou.com/changshi/521/

东莞市德索五金电子有限公司概述

2017年12月21日/0 评论/在： bnc接头新闻 /通过： dosin

BNC接头网由东莞市德索五金电子有限公司运营，力求做一个专业BNC系列产品采购平台。东莞市德索五金电子有限公司成立于2005年，专业研发、生产、销售销售MICRO MINI BNC，BNC，BNC，TNC，N，UHF，MINI UHF，F，PAL，RCA，SOLDERLESS，FME，SMA，SMB，SSMB，SMZ(BT43)，MCX，MMCX，1.6-5.6和1.0-2.3同轴系列，电缆组件。产品主要应用于通信、安防监控、汽车、医疗、航空、工防等领域，用以数据信号传输或电源供应。

我们拥有房3000多平米的厂房和装备精良的生产车间，整机自动生产线数条，员工几百人。自公司成立以来近70%的产品销往世界各地，出口至40多个国家和地区。为了追求产品的完美品质，我们通过了ISO9001认证，所有产品都能达到RoHS 和 REACH标准的要求。

德索五金电子，拥有品类齐全的射频连接器产品，提供定制打样服务，满足客户各种采购需求，十三年的生产研发经验，熟练解决各种生产设计难题，采购射频连接器，找德索五金电子就对了!

本文来源：http://www.bncjietou.com/news/515/

bnc接头最佳接法图(干货来了)

2017年12月20日/0 评论/在： bnc接头常识 /通过： dosin

说起BNC接头最佳接法图，是不少用户查找的对象，用户之所在网上搜索BNC接头最佳接法图方面的内容，无非是出于安全的需要，想制作视频监控BNC接头，那么有什么好的办法，可以让用户快速安装好一个bnc接头视频监控头呢，下面BNC接头网工程师将为您介绍这方面的知识，纯干货分享，不要错过额。

安装一个监控摄像BNC接头，可以让我们的生活以及工作更加安全，多一份保障，因此学会BNC接头的制作十分重要。因此，各位用户一定要按照图中的顺序一步步来，不要慌张，以免因为步骤出错，造成视频图像不出现、受干扰、不清晰、雪花点等等问题。

1、准备的工具：平口剪钳、美工刀、十字螺丝刀。

2、BNC接头接法图解及步骤：

拧开BNC接头

剥开视频线

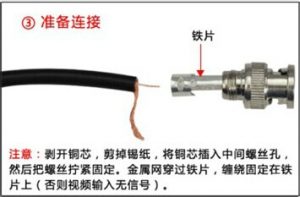

准备连接

连接固定

拧上套筒

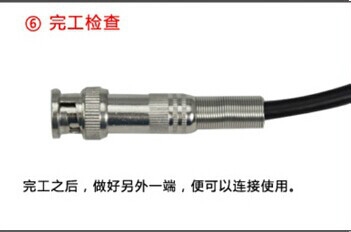

6完工检查

读完上文之后，针对BNC接头最佳接法的问题您应该有一个基本的认识了，只要按着图中的顺序一步步来，认真操作，快速制作一个视频监控BNC接头并非难事，今天的视频监控BNC接头制作知识就讲到这了，下一次我们会有更多有趣的内容与您分享，记得经常来我们网站，查看更新。

如果您有BNC连接器、线材、转接头采购方面的需求，可以直接拨打我们的电话：0769-81153906，所有BNC连接器产品，均通过ISO认证，享受一年内质保服务，广大客户可以放心采购。最后，希望每一个客户都能找到适合自己的优质厂家，采购到符合公司需求的优质产品。

本文来源：http://www.bncjietou.com/changshi/504/

了解BNC接头规格请读此文

2017年12月19日/0 评论/在： bnc接头常识 /通过： dosin

BNC接头网工程师，将会在下文中重点介绍BNC接头规格方面的内容，让各位从业者能够更好的进行BNC连接器的采购工作。BNC连接器的规格主要从电器性能、机械性能、环境性能三个方面来进行讲解，分别如下：

第一、电器性能

阻抗： 50 ohm/75ohm

频率范围：50 ohm 为 0~4 GHz / 75 ohm 为 0~1 GHz

电压驻波比：直式 ≦ 1.22/3GHz / 弯式 ≦ 1.30/3GHz

耐电压：1500 V rms

工作电压：500 V rms

中心接触电阻：≦ 1.5 mΩ (Milliohms max.)

外接触电阻：≦ 2.0 mΩ (Milliohms max.)

绝缘电阻：≧5 × 10³ mΩ (Milliohms min.)

第二、机械性能

耦合方式：卡口连接

保持力：6 lbs min.

配接耐久性：≧500 cycles

第三、环境性能

温度范围：Teflon -55oC~+155oC / POM -40oC~+60oC

螺母锁定保持力：100 lbs. min.

振动：MIL-STD-202 Meth. 204

抗腐蚀性：MIL-STD-202 Meth. 101

经过上文的分析之后，您对于BNC接头的规格应该了解得差不多了，愿每一个电子连接器从业者，能够多学习一些BNC接头的基础知识，从而更好的为自己的企业找到更优质的BNC产品。如果您有BNC接头采购定制需求，可以拨打我们的电话：0769-81153906，欢迎您的来电!

BNC接头网，所有产品均有德索电子独家提供，产品通过ISO认证，十三年的BNC接头生产经验，一年内质保服务，客户可以放心采购。最后，希望所有客户都找到适合自己的优质供应商，以确保自己的采购工作顺利进行。

BNC端子是什么

2017年12月18日/0 评论/在： bnc接头常识 /通过： dosin

不少用户对于BNC端子是什么产生了疑惑，关于BNC端子，您了解多少，在下文中，bnc接头网工程师将为您详细介绍一下BNC端子方面的内容，让您对BNC端子有一个基本的认识。

BNC端子是通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出端口。

BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别于普通15针D-SUB标准接头的特殊显示器接口。由R、G、B三原色信号及行同步、场同步五个独立信号接头组成。

主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号，使信号相互间干扰减少，且信号频宽较普通D-SUB大，可达到最佳信号响应效果。

阅读完上述内容之后，您对于BNC端子应该有一个基本的认识了，了解更多BNC端子方面的内容，登录BNC接头网。如果您有BNC产品采购及定制的需求，可以直接拨打我们的热线电话：0769-81153906。BNC接头网所有产品均有德索五金电子提供，并且享受一年质保服务，用户无需为产品质量担心，所有产品都通过ISO认证，您可放心购买。

本文来源：http://www.bncjietou.com/changshi/491/
